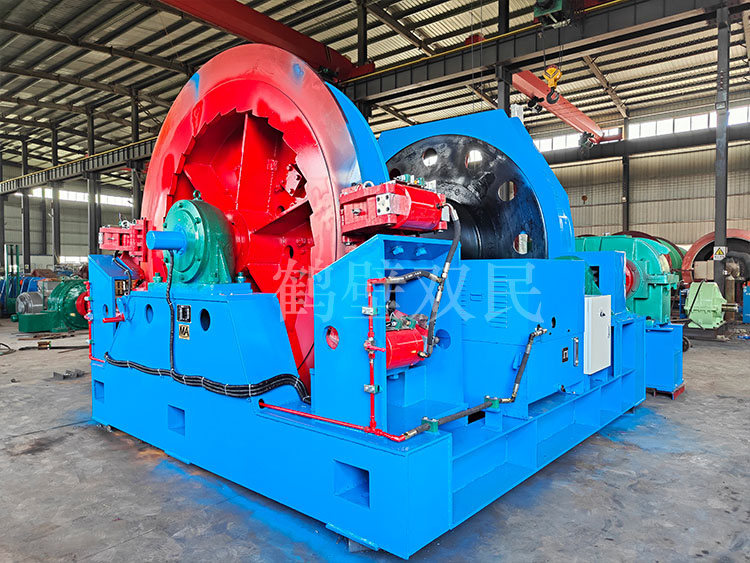

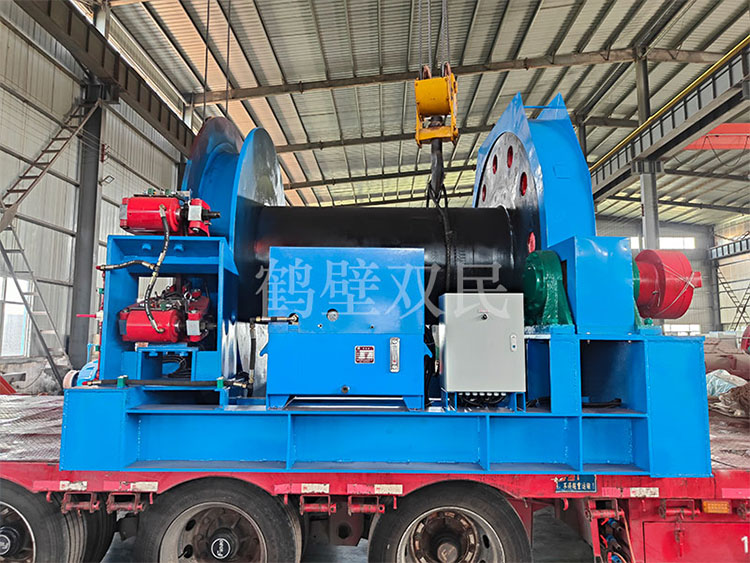

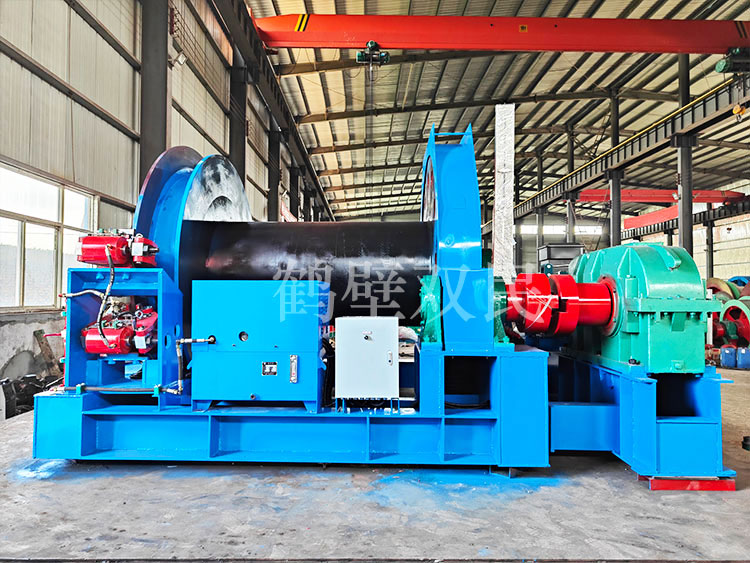

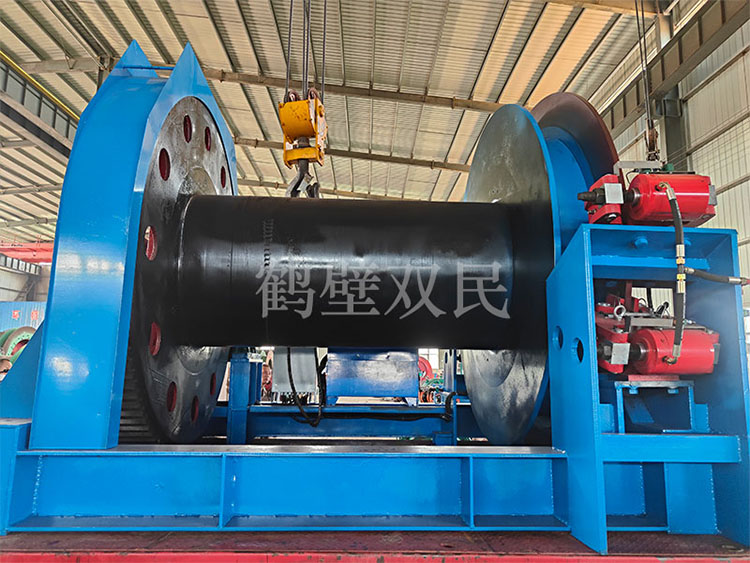

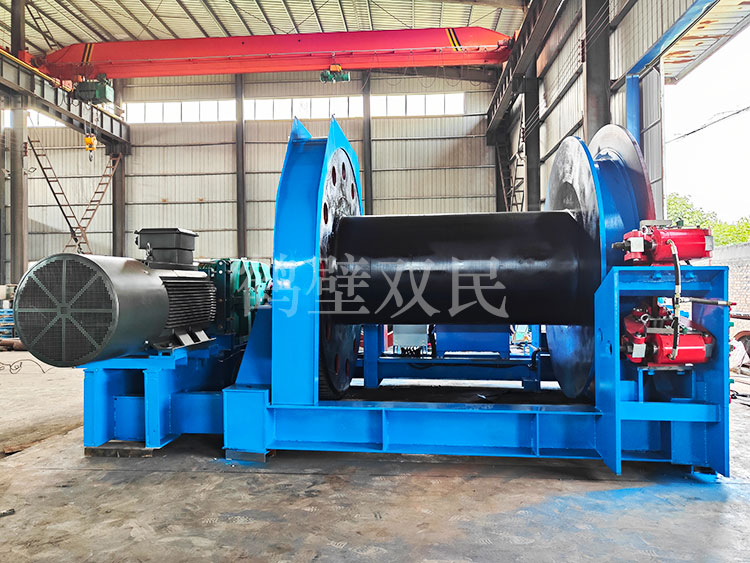

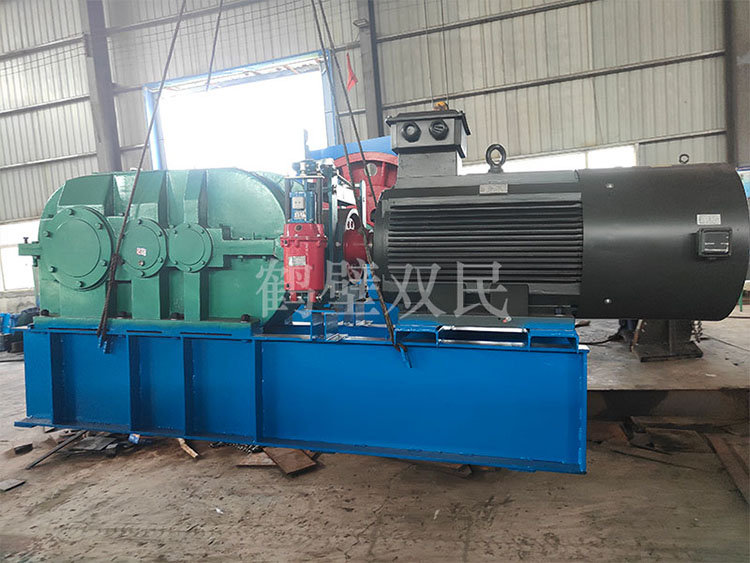

JZP-25/1320型鑿井絞車是我公司根據客戶要求，自主研發出來的一款絞車。
該絞車采用安全可靠的盤形制動器，其型號為SBD250型制動器，快速平穩，結合運轉的變頻調速裝置。
這款絞車電機為YVF型專用高效變頻電機，動力充足，滿足要求，其速度可以達到每分鐘25到35米。
該鑿井絞車的液壓站采用雙動力液壓站，一備一用，不停產可更換維修電機。
未掌握吊桶行進的深度和位置，此型號鑿井絞車采用了其它型號不具備的深度指示器及電子脈沖器，來檢測鑿井絞車速度。
穩車又叫做穩盤絞車、
鑿井絞車，是煤礦井下常用的提升設備。JZ系列
鑿井絞車主要用于煤礦、金屬礦、非金屬礦豎井井筒掘進時懸吊吊盤，水泵，水管，注漿管，鳳筒等掘進設備和張緊穩繩。
鑿井絞車是根據井筒掘進時懸吊設備的工作特點設計的。僅用于短期工作，而不宜用于吊重物長期運轉使用。
我們的礦井提升絞車相對于一般的公司的產品有以下特點：
(1)改型提升機旋轉部分為全滾動傳動，整機效率等；
(2)滾筒筒殼采用彈性理論設計，選用好的高強度鋼板焊接而成為整體結構。強度大，根據客戶要求可以制成部分式；
(3)制動盤采用高度結構鋼，用螺栓與滾筒相連，便于維修更換；
(4)盤形制動器為后置式油缸，動作靈活，不油污制動盤；
(5)液壓站有手比例閥和電比例閥等多個品種可供選擇；
(6)雙筒提升機離合器為手動齒輪式調繩離合器，結構簡單、操作方便可靠；
(7)深度指示器分為牌坊式深度指示器和龍門式深度指示器供用戶選用；
(8)減速器有圓柱齒輪減速器和行星齒輪式減速器供用戶選用，其中行星齒輪減速器，體積小，噪音小，重量輕，運行可靠，安裝時無需地坑.
一、產品介紹
JZ系列穩車（穩盤絞車、鑿井絞車）有快慢兩種工作速度，在百分之五十以上載荷情況下，只能用慢速進行工作，在百分之五十以下載荷可用快、慢兩種速度工作。
雙筒絞車是兩根繩懸吊，若懸吊風筒是將減速手柄放在差動位置，可 風筒與地面垂直，若懸吊吊盤時，需將差動手柄放在直通位置。
該系列絞車為定型產品，結構緊湊，重量輕，使用平安可靠。
嚴禁超過下列規定：
（1）立井中升降人員或升降人員和物料的為1層；專為升降物料的為2層；
（2）傾斜井巷中升降人員或升降人員物料的為2層；升降物料的為3層。
（3）鋼絲繩由下層轉到上層的臨界處（相當于繩圈1/4長的部分）需要經常檢查，并應在每季度將鋼絲繩移動1/4繩圈的位置。
警告：
（1）本提升機嚴禁用于有瓦斯、煤塵等易燃、易爆氣體的場所！
（2）本提升機嚴禁超負荷運行！
（3）嚴禁超速運行、停電溜放！
二、結構特征及工作原理
提升機主要由主軸裝置、調繩機構（雙筒）、盤形制動裝置、深度指示器、減速器、潤滑站、測速發電機裝置、聯軸器、電動機、操縱臺、液壓系統及電氣控制系統等部件組成。
工作原理：當啟動主電機時，由電動機轉子通過低速聯軸器將動力傳遞到減速器的高速軸上，經過兩級齒輪傳動減速后，再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，同時提升容器在井筒作上下往返，周期性運動。
